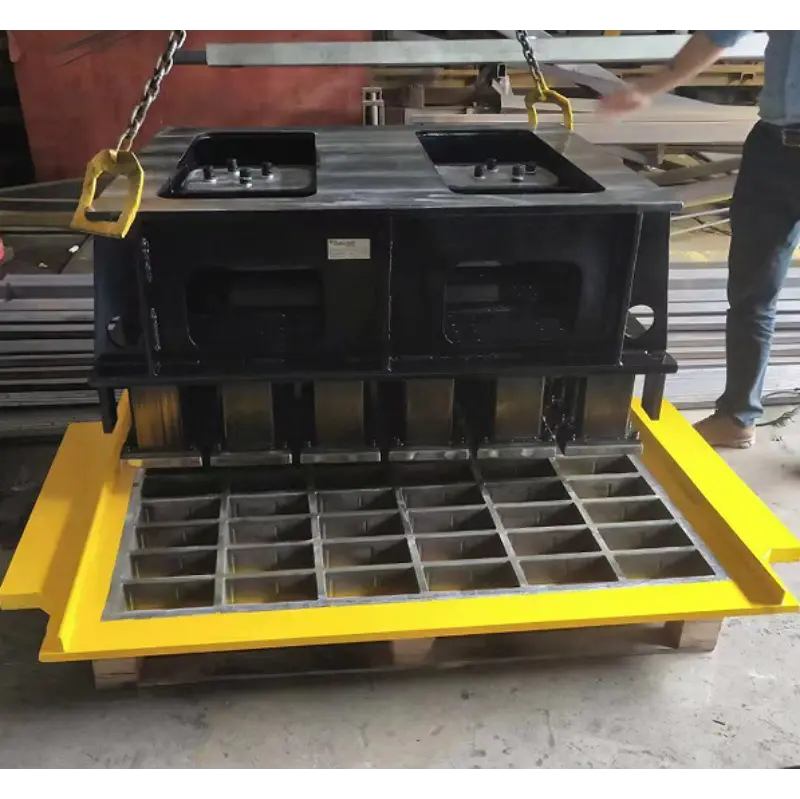

У индустрији бетонских производа, производни процеси се обично деле у две наизглед независне фазе: дизајн мешавине и избор материјала за калупе. Први спроводе инжењери материјала у лабораторијама, док други набављају производна одељења на основу параметара опреме. Међутим, прави кључ за одређивање цене и квалитета производа лежи у премошћивању техничког јаза између ова два домена.

Дизајн бетонске мешавине није фиксна вредност – то је директна одредница хабања калупа, века трајања и квалитета завршне обраде. Занемаривање карактеристика агрегата, односа воде и цемента и метода збијања у дизајну мешавине може довести до тога да избор материјала калупа падне у замке „недовољне тврдоће“ или „неадекватне жилавости“, што на крају резултира честим променама калупа или дефектима шарже.

Испод су специфични ефекти три кључна фактора у дизајну мешавине на избор материјала за калупе:

1. Тврдоћа и градација агрегата: Одређивање „одбране од хабања“ челика за калупе

Агрегати (песак, камен) у бетону су директни "алати за сечење" који узрокују хабање калупа.

Висококвалитетни/тврди агрегати: Ако се у дизајну мешавине користи ломљени камен са високим садржајем силицијум диоксида или произведен песак (са оштрим ивицама),калупповршина шупљине ће издржати јако абразивно хабање. У овом случају, легирани челик са високим удјелом угљеника са дубоким наугљичењем и гашењем је од суштинског значаја, осигуравајући да површинска тврдоћа достигне ХРЦ 58-62 да би се одупрла абразији.

Лоша градација агрегата: Када су ситни агрегати прекомерни или је градација слаба, унутрашње трење бетонске мешавине се значајно повећава, што доводи до повећања отпорности на извлачење из калупа. Ако калуп поседује само високу тврдоћу без довољне жилавости (тврдоћа језгра испод ХРЦ 35-40), постаје веома подложан пуцању услед концентрације напона током поновљених циклуса извлачења.

2. Однос воде и цемента и збијање Метод: „Забринутост за деформисање“ за калупе

Однос воде и цемента утиче не само на чврстоћу, већ и на приањање бетона на површину калупа.

Низак однос вода-цемент (суви-тврди бетон): Обично се користи за високо прецизне блокове, ова мешавина има ниску влагу и висок вискозитет. Захтева екстремно високу глаткоћу површине (Ра ≤ 1,6) и одговарајуће углове промаја на шупљини калупа. Ако је површина калупа храпава, мешавина суво-тврда ће се јако лепити, узрокујући пуцање производа током вађења из калупа или абнормално хабање радне површине калупа.

Високофреквентно збијање вибрација: Ако се дизајн мешавине ослања на интензивне вибрације за згушњавање, цео калуп мора да издржи удар високе фреквенције. У таквим случајевима, избор материјала мора да избегне ломљиве алатне челике и уместо тога усвоји челике од легуре хром-молибдена као што је 42ЦрМо, користећи њихову одличну отпорност на замор да спречи ломљење подлоге калупа.

3. Тип цемента и додаци: "хемијски напад" на калупе

Ово је невидљиви фактор који се лако превиди.

Реакција алкалног агрегата и корозија: Када се користе цементи са већом алкалношћу, или када додаци садрже повећан садржај сулфида, корозивни агенси се лако могу развити у влажним и врућим окружењима за очвршћавање. Ако површински хабајући слој калупа садржи микро-пукотине, корозија ће се ширити од површине ка унутра, убрзавајући квар подлоге. У таквим случајевима, површина калупа захтева третмане за јачање против корозије или избор специјалних врста челика са бољом отпорношћу на корозију.

Увид у индустрију: од „реактивне замене калупа“ до „проактивне адаптације“

Као произвођач калупа,Фујиан Уник Молд Тецхнологи Цо., Лтд. приметио је током пружања услуга глобалним клијентима да 80% превремених кварова калупа (као што су абнормално хабање и пуцање) није узроковано проблемима квалитета челика самих по себи, већ неусклађеношћу између избора материјала за калуп и стварног дизајна мешавине клијента.

Стога, професионални добављачи калупа не би требало да нуде само стандардизоване производе. Током фазе одабира, произвођачи би требало проактивно да добију три кључне информације од клијената:

Тип агрегата и максимална величина честица – за процену тежине хабања.

Формирање притиска и фреквенције вибрација – за одређивање потребне жилавости челика.

Очекивани дневни учинак и захтеви укупног радног века – да предложи, на основу трошкова и потреба за прецизношћу, да ли треба усвојити третман са двоструком тврдоћом (тврда спољашњост са чврстим језгром) или процесе композитног премаза.

Закључак: Дизајн бетонске мешавине представља „страну потражње“, док је избор материјала калупа „страна одговора“. Само превођењем физичких и хемијских напрезања својствених дизајну мешавине у специфичне индикаторе перформанси материјала (градијент тврдоће, чврстоћа на савијање, отпорност на корозију) можемо заиста постићи дугорочну стабилност у прецизности производа и оптимизовати укупне трошкове. Однос између добављача и клијената треба да превазиђе једноставне трансакције и да се развије у дубоку техничку сарадњу засновану на науци о материјалима.
